±0.05° 在 20mm 晶片上等于 ±12μm：被低估的旋轉精度

固晶設備的規格表通常這樣列精度：

XY 貼裝精度 ±5μm @3σ
旋轉精度 ±0.05° @3σ

兩行並列，看起來是兩個獨立的指標。但對大尺寸晶片，第二行的實際影響可能超過第一行。

角度誤差怎麼變成位移

晶片繞中心旋轉時，離中心越遠的點，位移越大。最遠的是四個角。

對邊長 L 的方形晶片，角點到中心的距離是 L/2 × √2。旋轉 θ 度產生的線位移約為：

位移 ≈ (L/2 × √2) × θ × π / 180

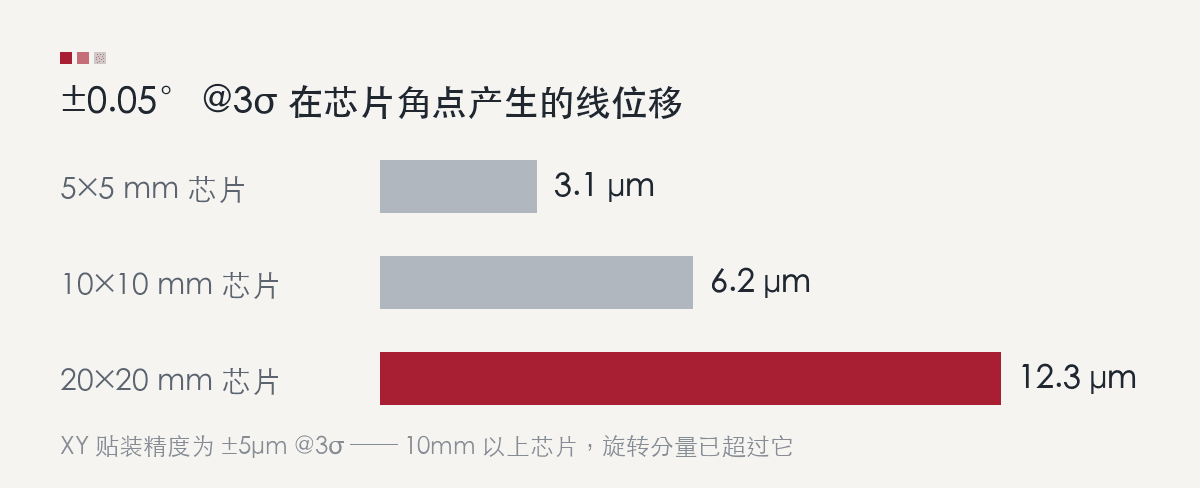

代入不同晶片尺寸：

晶片尺寸	±0.05° 在角點的線位移	與 ±5μm XY 精度的關系
5×5 mm	±3.1 μm	小于 XY 誤差
10×10 mm	±6.2 μm	已超過 XY 誤差
20×20 mm	±12.3 μm	是 XY 誤差的 2.5 倍

為什麼這件事重要

倒裝封裝靠晶片上的凸塊與基板焊盤對位。判斷是否合格的是凸塊相對焊盤的偏移，而不是晶片中心的位置。

最外圈的凸塊恰好離晶片中心最遠，受旋轉誤差影響最大。也就是說，決定良率的是角點位移，而不是規格表第一行那個 XY 數字。

凸塊間距越細，這個問題越突出。當 pitch 收緊到幾十微米量級時，十幾微米的角點偏移會直接吃掉對位窗口。

選型時該怎麼算

把兩項誤差合起來看，而不是分開看：

• 先按您的最大晶片尺寸，把 θ 精度換算成角點線位移
• 與 XY 精度做矢量合成，得到角點的總偏移量
• 再和凸塊 pitch 的對位窗口比較

舉例：±5μm XY 加上 20mm 晶片的 ±12.3μm 旋轉分量，角點總偏移約 ±13.3μm。如果凸塊 pitch 的允許偏移是 ±15μm，餘量只剩下 1.7μm——留給基板公差、熱變形與來料波動的空間已經很小。

規格表上容易忽略的幾點

• θ 精度的測量晶片尺寸——若廠商在小晶片上測，數字會好看，但不代表大晶片上的表現
• 是否 @3σ——與 XY 同理，沒有統計口徑的角度數字無法用于良率試算
• 視覺對位是否覆蓋角點——只對晶片中心取像的系統，無法發現旋轉偏差

D-MARS FC 的對應指標

大河半導體的倒裝固晶機 D-MARS FC：貼裝精度 ±5μm @3σ，旋轉精度 ±0.05° @3σ，UPH 6,000，最大鍵合力 5,000g，支援載板與頭端加熱選配。

本文的換算方法适用于任何廠商的設備。如果您正在比較幾款倒裝固晶機，可以把候選機型的 θ 精度與您的最大晶片尺寸、凸塊 pitch 發給我們，我們可以協助做這個換算與餘量分析。
