面板級封裝的固晶節拍：一塊 600×600mm 面板要貼多久

面板級封裝的直接動機是面積。一片 300mm 晶圓的可用面積約 70,686 平方毫米，一塊 600×600mm 面板是 360,000 平方毫米，前者的五倍多，而且方形面板沒有圓片邊緣那圈無法利用的區域。同一套設備、同一趟製程，攤到更多的封裝體上。

換到面板之後，固晶環節要面對的第一個變化不是精度，而是數量。

晶片越小，一塊面板上的點數越多

貼裝點數由封裝體節距決定——晶片尺寸加上扇出佈線所需的間距。節距減半，單板點數變為四倍。

封裝體節距	每板貼裝點數
3 mm	40,000
4 mm	22,500
5 mm	14,400
8 mm	5,625
10 mm	3,600

一顆 2×2mm 的晶片，加上扇出區域，封裝體節距通常在 3mm 上下。也就是說，一塊面板要貼四万次。

四万次貼裝需要多長時間

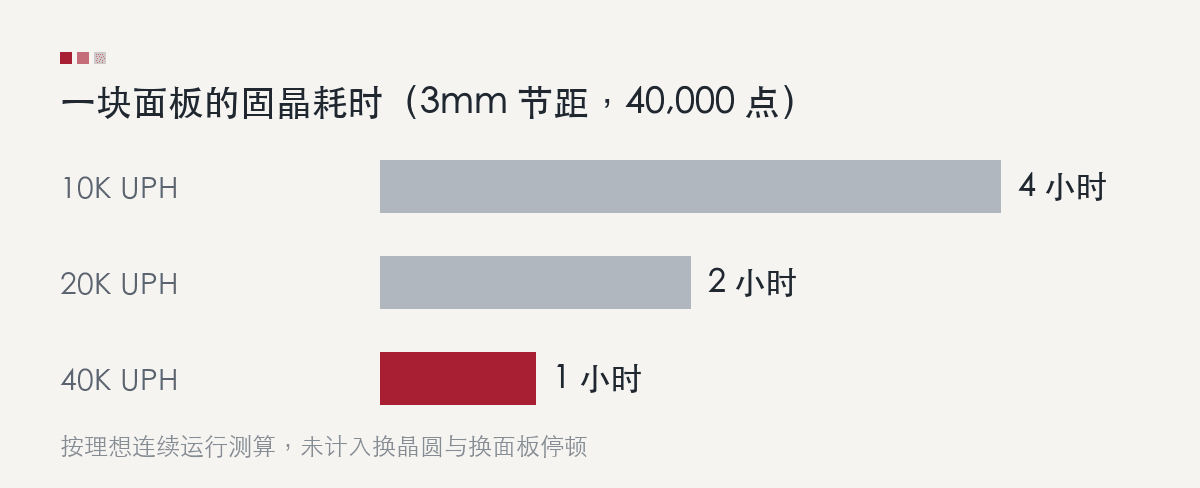

把點數除以 UPH，得到單板的固晶耗時：

節距 / 點數	10K UPH	20K UPH	40K UPH
3 mm / 40,000	4.00 小時	2.00 小時	1.00 小時
4 mm / 22,500	2.25 小時	1.12 小時	34 分鐘
5 mm / 14,400	1.44 小時	43 分鐘	22 分鐘
8 mm / 5,625	34 分鐘	17 分鐘	8 分鐘
10 mm / 3,600	22 分鐘	11 分鐘	5 分鐘

大尺寸封裝體的差別以分鐘計，量級上不構成問題。小尺寸晶片則不同：3mm 節距下，10K UPH 與 40K UPH 的差別是單板 4 小時與 1 小時。

這個時間對產線意味著什麼

固晶不是孤立工序。面板要依次經過貼裝、模封、研磨、RDL 佈線、植球、切割。如果其餘各道每塊面板耗時在 40 分鐘左右，而固晶需要 4 小時，固晶就成為整線的節拍瓶頸。

產線要保持同步，只能增加固晶設備的台數：

• 3mm 節距、10K UPH：單板 4 小時，需約 6 台固晶機與產線匹配
• 3mm 節距、40K UPH：單板 1 小時，需約 1.5 台

設備台數直接對應採購成本、無塵室面積、備品庫存與維護人力。對小晶片產品線而言，UPH 不只是一個效能指標，它決定的是產線的整體投入結構。

上面的試算基于理想連續運行。實際排程還要計入換晶圓、換面板與對位校驗的停頓，具體數值取決于晶片種類數量與上料方式。

提高節拍的幾條路徑

單純提高單頭的運動速度會受限于加減速與定位穩定時間，收益有限，且以精度為代價。工程上可行的方向主要有三條：

• 多頭並行貼裝——多個鍵合頭同時作業，產能隨頭數增加，而單頭的運動參數不必激進
• 雙晶圓上料——一片晶圓取料時另一片同步準備，換料不占用貼裝時間
• 多晶片同時貼裝——一次取放動作完成多顆晶片，适用于同類晶片密集排布的版圖

D-MARS 8900 採用的是這三條路徑的組合：多頭架構、雙 8/12 吋晶圓上料、支援多晶片同時貼裝，在 600×600mm 面板上達到 30K UPH。

速度不能以精度為代價

面板級封裝對貼裝精度的要求，來自後道的 die shift。

扇出流程通常先把裸晶貼到臨時載板，再模封，然後在模封面上做 RDL 佈線。環氧模封膠固化時收縮，晶片隨之位移。晶圓級的位移量可以靠 RDL 曝光補償吸收；面板尺寸更大，同樣的收縮率帶來的絕對位移更大，且板中心與邊緣的位移方向不一致，補償從整片平移變為逐區域擬合。

貼裝時的初始偏差會疊加進這個位移量。留給 RDL 的對位窗口是固定的，固晶精度占得越少，後道的容差空間越大。

因此產能與精度需要同時成立，而不是二選一。D-MARS 8900 在 30K UPH 下的貼裝精度為 ±5μm @3σ，旋轉精度 ±0.1° @3σ。

規格數值的讀法

比較不同設備的精度指標時，統計口徑需要一致。±5μm 與 ±5μm @3σ 是不同的表述：後者表示 99.73% 的貼裝落在該範圍內，可直接用于良率試算。此外還需確認測量所用的晶片尺寸、是否包含載板定位誤差、以及面板邊角與中心的精度是否一致。

UPH 同理，需要確認對應的晶片尺寸、單一晶片還是混合晶片、以及是否計入換料停頓。

按實際工況試算

以上數字用于說明量級關系。具體項目的節拍取決于晶片尺寸、封裝體節距、晶片種類數、晶圓尺寸與產線的其餘工序耗時。

如果您正在評估面板級封裝產線的固晶配置，可以把晶片尺寸、目標節距與產能目標發給我們，我們的應用工程團隊會按您的工況做一份節拍試算，包括設備台數建議與瓶頸工序分析。
