DAF 熱壓固晶與環氧銀漿固晶：按什麼選，不按什麼選

看固晶設備的規格表，最先注意到的往往是產能。環氧銀漿固晶機的 UPH 可以做到 15,000，DAF 熱壓固晶機是 3,500——差 4.3 倍。

這個差距容易讓人得出錯誤結論。兩類設備解決的不是同一個問題。

差距來自哪裡

環氧銀漿固晶的動作是：點膠、取晶片、放下、固化在後續爐中完成。貼裝動作本身不需要在工位上停留。

DAF 熱壓固晶不同。晶片背面已預貼 DAF 膜，貼裝時要施加溫度與壓力，讓膜層在受控條件下與基板或下層晶片結合。這個加熱加壓的過程有確定的駐留時間，無法靠提高運動速度壓縮。500ms 與 250ms 的循環節拍差異，主要就來自這裡。

換句話說，產能差距是製程決定的，不是某一類機器"做得不夠好"。

按什麼選

選型的第一個問題不是產能，而是貼裝材料：

• 環氧銀漿——傳統封裝的主流。導電導熱、成本低、節拍快。适用于單層貼裝、對膠層厚度均勻性要求不極端的產品
• DAF 膜——膠層厚度由膜本身決定，一致性遠好于點膠。多層晶片堆疊時，膠層厚度的累積誤差直接影響總堆疊高度，這時 DAF 幾乎是必選

第二個問題是晶片厚度。超薄晶片（0.05mm 量級）在點膠製程中容易被膠量不均導致的應力翹起，DAF 的受力更均勻。

第三個問題是堆疊層數。記憶體器件常見的多層堆疊，每層的膠厚偏差會累加，點膠製程很難控制到位。

產能什麼時候才成為決定因素

只有在材料與製程已經確定、兩類設備都能滿足的情況下，產能才進入決策。這種情況確實存在——一些對膠層要求不高的中等批量產品，兩條路都走得通。

此時要比較的不只是 UPH，還有：

• 貼裝精度——環氧銀漿機通常在 ±20μm @3σ 量級，DAF 熱壓機在 ±10~15μm @3σ。若後道有精度要求，快的那台可能根本不滿足
• 後續工序成本——環氧需要固化爐與相應的產線空間；DAF 省掉這一環，但膜材本身成本更高
• 換型時間——多品種小批量的產線，換型停機可能比循環節拍更影響實際產出

一個常見的誤區

規格表上的精度數字需要看統計口徑。±20μm 與 ±20μm @3σ 是不同的表述，後者表示 99.73% 的貼裝落在該範圍內。比較不同廠商的設備時，先確認雙方口徑一致，再比數值。

我們的兩類設備

大河半導體在兩類製程上都有對應機型：

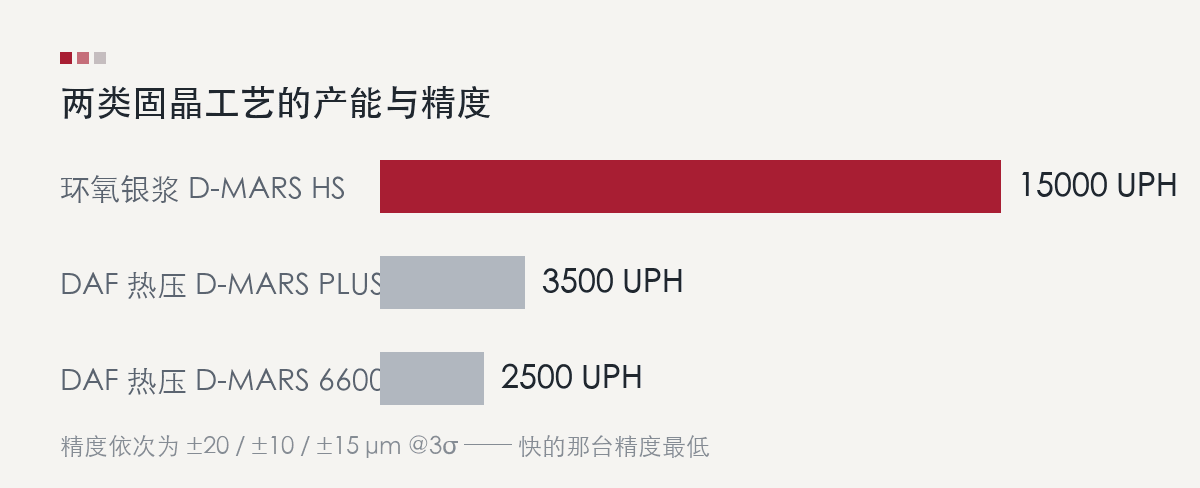

• D-MARS HS——高速環氧銀漿固晶機，UPH 15,000，循環節拍 250ms，貼裝精度 ±20μm @3σ，最大 12 吋晶圓
• D-MARS PLUS——第二代 DAF 熱壓固晶機，UPH 3,500，±10μm @3σ，晶片尺寸 0.9×0.9–25×25mm，鍵合力 50–7000g 可程式化
• D-MARS 6600——第一代 DAF 熱壓固晶機，UPH 2,500，±15μm @3σ

具體到某個產品該用哪一類，取決于您的貼裝材料、晶片規格與後道製程要求。把這些條件發給我們，應用工程團隊可以給出機型建議與節拍試算。
